eKワゴン、トッポ、ミニカ、トッポBJ、ミニキャブ、パジェロミニ スロットルボデーの点検、清掃要領

スロットルボデーの点検、清掃要領について、使用禁止のパーツクリーナ使用によるアイドルスピードコントロール(ISC)の軸偏摩耗発生事例があることから、ISCの点検、清掃要領を追加したので、ご案内します。

対象型式

次の対象型式のISCを装備した車両

通称名 車両型式 エンジン型式
eKワゴン H81W, H82W 3G8
トッポ H82A
ミニカ / トッポBJ H42A, H42V, H47A, H47V
ミニキャブ U61T, U61V, U61W, U62T, U62V, U62W
パジェロミニ H53A, H58A 4A3

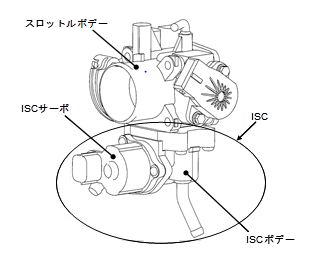

点検、清掃要領

以下の症状が発生した場合の整備対応について、従来スロットルボデーの清掃を禁止しているが、上記対象型式についてISCの点検、清掃要領を追加したので、処置要領を連絡する。

  • アイドル不安定(ラフアイドル、ハンチング)
  • アイドル回転数不適正(アイドル回転数が高い又は低い)
  • アイドル運転時エンスト
  • 減速時エンスト

1.作業要領

次頁以降の手順でISCを点検し、必要に応じてISCバルブを清掃またはISCサーボを交換する。

作業要領

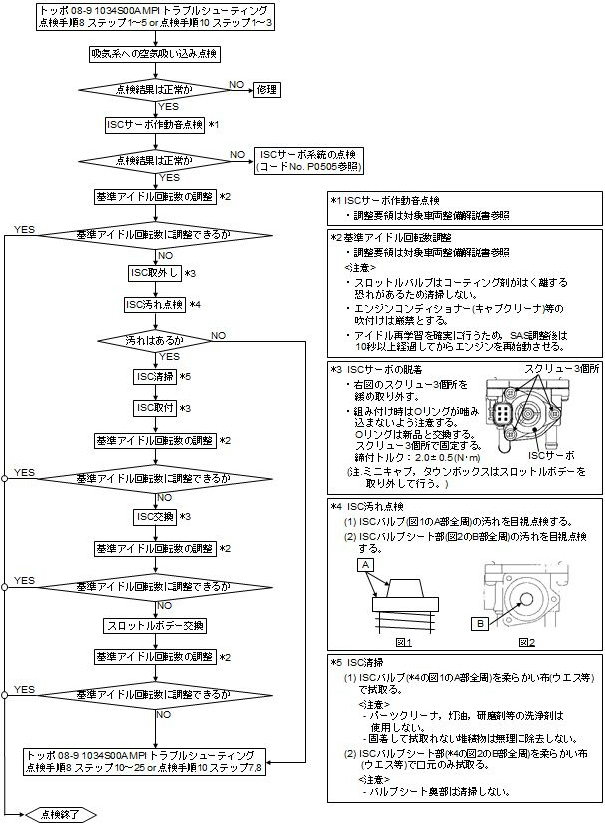

アイドル不安定等の処置方法

アイドル不安定等の処置方法
