シャシー制御

シャシー制御（表示項目）について

キースイッチ（電源ポジション）がONのとき、ステアリングスイッチのスイッチで、シャシー制御を選択し、スイッチを押すと項目が切り替わります。ステアリングスイッチの使いかたは（画面の切り替えかた）をお読みください。

画面表示 項目 概要 詳細説明
タイヤアングルガイド
  • 前進時や後退時のタイヤの方向や角度と進行方向を確認することができます。
グリップコントロール★
  • グリップコントロールの作動状態を表示します。
  • グリップコントロール機能により、ブレーキ制御がかかっている車輪を青色に表示します。
ヒルディセントコントロール[HDC]★
  • HDCの作動状態を表示します。
  • HDCが作動すると、車輪を青色に表示します。
タイヤアングルガイドについて
  • 前進時や後退時のタイヤの方向や角度と進行方向を一目で確認することができます。

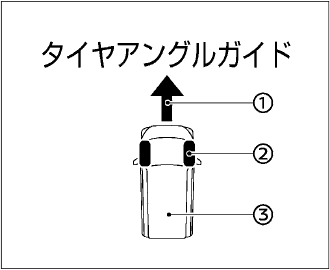

  • 番号 説明
    現在のセレクターレバー位置と前輪タイヤの向きで自車が進む方向を表示します。
    前輪タイヤが向いている方向を表示します。
    自車を表します。
  • 12Vバッテリー（メイン）を外したときや、12Vバッテリー（メイン）があがったときは、タイヤアングルガイドを正しく作動させるために以下の操作を行ってください。
    • 1. 周囲の安全を確認し、エンジンをかけます。
    • 2. 停車したままハンドルを右にいっぱいに切り、その後左にいっぱいに切ります。
    • 3. 正常に作動することを確認します。正常に作動しないときは、再度上記の操作を行ってください。
タイヤアングルガイドの表示例

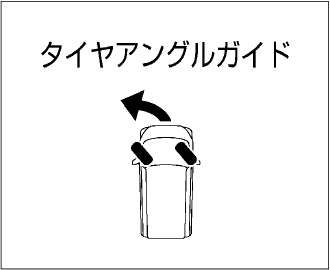

  • 例1：セレクターレバーが、、以外でハンドルを左に切っているとき、自車が左前方向に進むことを示しています。

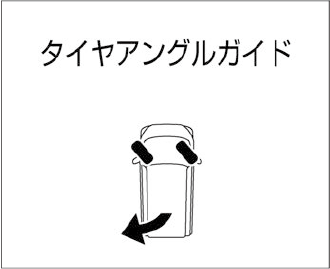

  • 例2：セレクターレバーがでハンドルを左に切っているとき、自車が左後ろ方向に後退することを示しています。

    • マルチインフォメーションディスプレイの設定でパーキングセンサーをONにしているときに、センサーが障害物を検知する、またはセレクターレバーをにした場合、センサー表示画面が割り込み表示します。
      センサー表示中にステアリングスイッチのスイッチまたはスイッチを押すと、一時的にパーキングセンサーを停止できます。
      パーキングセンサー（フロント/リヤ）
