デリカD:5 取扱説明書

S-AWC (Super-All Wheel Control)

S-AWC (Super-All Wheel Control) は、電子制御4WD、アクティブヨーコントロール[AYC]、アンチロックブレーキシステム[ABS]、アクティブスタビリティコントロール[ASC]を統合制御することにより、駆動性能および車両の旋回性能と安定性能を広範囲な走行条件で向上させる車両運動統合制御システムです。

  • S-AWCを過信しないでください。S-AWCが作動した状態でも車両の安全確保には限界があり、無理な運転は思わぬ事故につながるおそれがあります。
    常に道路状況に合った安全運転を心がけてください。

電子制御4WD

電子制御4WDは、リヤデファレンシャルアッセンブリに設けられた電子制御カップリングを制御し、前後輪間の駆動力配分をコントロールすることで加速性能と安定性能を向上させるシステムです。

アクティブヨーコントロール[AYC]

AYCは、ヨーコントロール機能を持ち、ブレーキを制御することで左右輪間の駆動／制動力配分をコントロールするシステムです。

ヨーコントロール機能

ヨーコントロール機能は、素早くハンドルを操作したときや滑りやすい路面でハンドル操作したときなどに、左右輪の駆動力差やブレーキ力を制御し車両の旋回する力（ヨーモーメント）をコントロールすることで、車両の旋回性能と安定性能を向上させる機能です。

  • ブレーキ力の制御は、車両の停止性能を向上させる制御ではありませんので、周囲の安全に十分注意して走行してください。

S-AWCドライブモード

走行条件に合わせて、次の中からS-AWCドライブモードを選択することができます。

S-AWCドライブモード 働き
ECO エコロジカルで経済的な走行に適したモード。
NORMAL 乾燥舗装路、ウェット路など通常使用するモード。
走行状態に応じてフロント左右輪と前後輪の駆動力／制動力を適切にコントロールし、低燃費で軽快な走りを実現します。
GRAVEL 主にダートや起伏のある路面での走行に適したモード。
4WDの高い走破性と安定した旋回性を実現します。
SNOW 主に雪道での走行に適したモード。
滑りやすい路面で安定性が向上します。

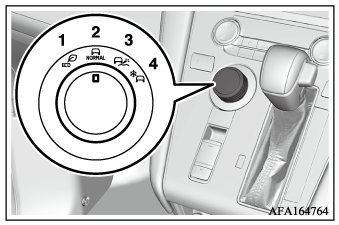

S-AWCドライブモードセレクター（ダイヤル）

エンジンスイッチの電源モードがONのときにダイヤルを回すと、S-AWCドライブモードが切り換わります。

  • 番号 説明
    1 ECO
    2 NORMAL
    3 GRAVEL
    4 SNOW

S-AWCドライブモードを切り換えるとマルチインフォメーションディスプレイ内のインフォメーション画面に、割り込み表示でS-AWCドライブモードが表示されます。
インフォメーション画面のS-AWCドライブモードの表示は数秒後に元の画面に戻ります。

S-AWCドライブモード 表示
ECO
NORMAL
GRAVEL
SNOW
  • 雪道等で前輪を空転させたまま、ダイヤルを操作しないでください。車両が思わぬ方向に飛び出すおそれがあります。
  • 乾いた舗装道路を「GRAVEL」または「SNOW」モードで走行すると燃料の消費量が多くなったり、騒音、振動やタイヤの早期摩耗を発生することがあります。
  • 「ECO」モードで前輪を空転させたまま走行しないでください。
    駆動系部品が発熱して破損するおそれがあります。
  • S-AWCドライブモードは走行中、停車中ともに切り換えることができます。

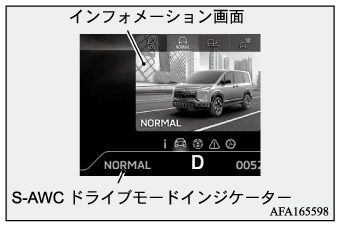

S-AWCドライブモードインジケーター

表示例：「NORMAL」モードを選択したとき

S-AWCドライブモードを切り換えると、インフォメーション画面に割り込み表示でS-AWCドライブモードが表示されます。インフォメーション画面のS-AWCドライブモードの表示は、数秒後に元の画面に戻ります。

  • ドライブモードインジケーターの表示（選択中のモード）が点滅し、インフォメーション画面に警告が表示されたときは、自動的に駆動系部品を保護するモードになります。
    速度を控えめにし、しばらく走行して表示が消えれば元のように走行できます。

  • ドライブモードインジケーターの表示(4WD)が点滅し、インフォメーション画面に警告が表示されたときは、S-AWCに何らかの異常が発生し、安全装置が働いていると考えられます。ただちに三菱自動車販売会社で点検を受けてください。

  • 同一指定サイズ、同一種類、同一銘柄および摩耗差のないタイヤを使用してください。サイズ、種類、銘柄および摩耗度合いの異なるタイヤを使用すると、上記の警告が表示されることがあります。

S-AWC作動状態表示

インフォメーション画面にS-AWCの作動状態を表示させることができます。
表示させるときはマルチインフォメーションディスプレイスイッチを押してインフォメーション画面を切り換えます。
詳しくは「インフォメーション画面（エンジンスイッチの電源モードがONのとき）」をお読みください。
エンジンスイッチの電源モードがONのとき

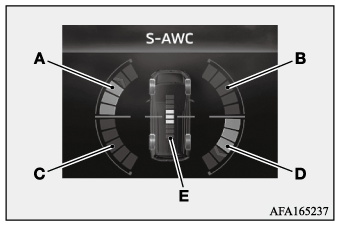

表示例

S-AWCの作動状態を表示します。

ヨーコントロール機能制御表示

  • ヨーモーメントの強さをバーグラフで表示します。

    表示 説明
    A、D 車両重心まわりの右回転のヨーモーメント
    B、C 車両重心まわりの左回転のヨーモーメント
トラクション機能制御表示
前後輪間のトラクションの強さをインフォメーション画面のE部にバーグラフで表示します。
  • 運転中にS-AWC作動画面を見るときは必要最小限にしてください。画面に気をとられて思わぬ事故につながるおそれがあります。
