バルブ（電球）が切れたとき

ヒューズが切れていないのにランプが点灯しないときは、バルブ（電球）が切れているときがあります。
バルブ（電球）を点検し、切れているときは各バルブの交換要領に従って交換してください。

バルブ（電球）の位置・W（ワット）数

車外照明

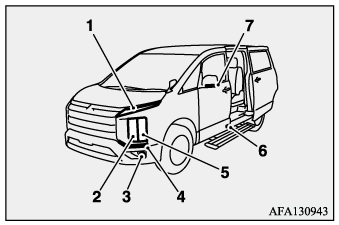

フロント

•

  1	車幅灯	—
  2	LEDヘッドライト（ハイビーム）	—
  3	フロントフォグランプ	—
  4	方向指示灯／非常点滅灯（フロント）	21W(WY21W)
  5	LEDヘッドライト（ロービーム）	—
  6	LEDステップ照明	—
  7	方向指示灯／非常点滅灯（サイド）	—

  • W（ワット）数下の(　)内はバルブ（電球）の型式を示しています。

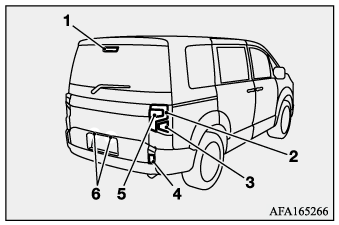

リヤ

•

  1	ハイマウントストップランプ	—
  2	尾灯	—
  3	制動灯	21W(P21W)
  4	LEDバックランプ	—
  5	方向指示灯／非常点滅灯（リヤ）	21W(PY21W)
  6	番号灯	5W(W5W)

  • W（ワット）数下の(　)内はバルブ（電球）の型式を示しています。

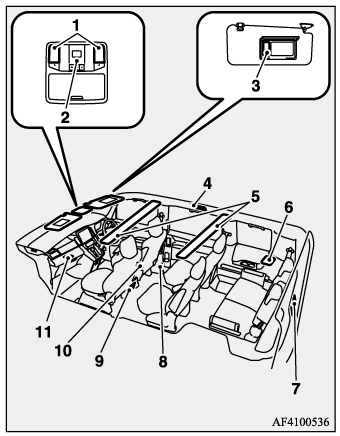

車内照明

•

  1	ルーム＆マップランプ	10W
  2	ダウンライト	—
  3	バニティミラーランプ	2W
  4	リヤパーソナルランプ	8W
  5	リラックスルームイルミネーション（天井）	—
  6	ルームランプ（リヤ）	8W
  7	ラゲッジルームランプ	5W
  8	スライドドアステップランプ	—
  9	リラックスルームイルミネーション（フロアコンソールボックス）	—
  10	ドアコーテシーランプ	3.4W
  11	グローブボックスランプ	1.4W

バルブ（電球）の交換

ここでは主なバルブ（電球）の交換方法を記載しています。記載されていないバルブの交換については、三菱自動車販売会社にご相談ください。

1. 該当するランプを消灯させ、エンジンスイッチの電源モードをOFFにします。
   ライトスイッチ
   非常点滅灯スイッチ
2. 該当するランプのW（ワット）数を確認します。
   バルブ（電球）の位置・W（ワット）数
3. 各ランプの交換要領に従ってバルブを交換します。

方向指示灯（フロント）

1. 交換したいバルブの反対方向側にハンドルをいっぱいに回して作業スペースを作ります。

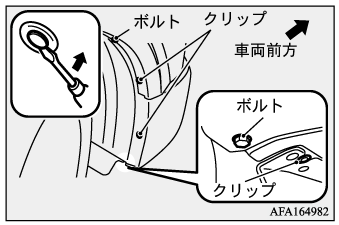

2. クリップ（3箇所）およびボルト（2箇所）を外します。

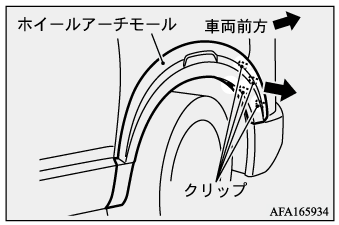

3. ホイールアーチモールを車両側方に引いてクリップ（4箇所）を外します。


   • クリップ（4箇所）を外したら、それ以上ホイールアーチモールを引かないでください。ホイールアーチモールが破損するおそれがあります。

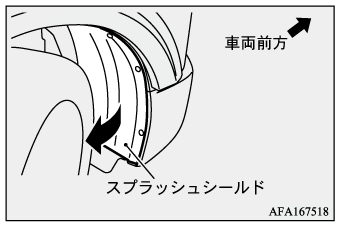

4. スプラッシュシールドをめくります。

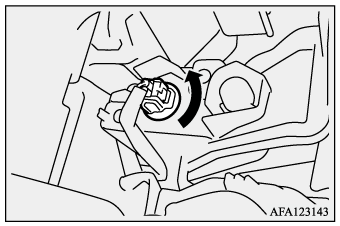

5. ソケットを反時計回りに回して外します。

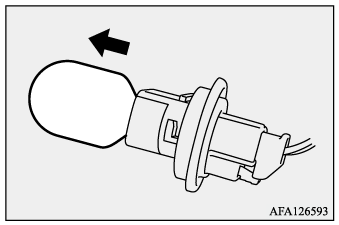

6. ソケットをバルブから引き抜きます。


7. 取り付けるときは、取り外したときと逆の手順で行います。

リヤコンビネーションランプ

1. テールゲートを開きます。
   テールゲート

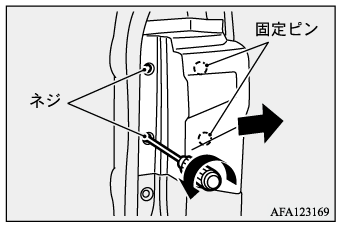

2. ネジ（2箇所）を取り外した後、ランプユニットを手前に引いて、ランプ裏側にある固定ピン（2箇所）を外します。


   • 先端に布をかぶせたマイナスドライバーなどをランプユニットのすき間に差し込み、一番上の固定ピンを外してから、ランプユニットを斜め上に引くと、ランプユニットが取り外しやすくなります。

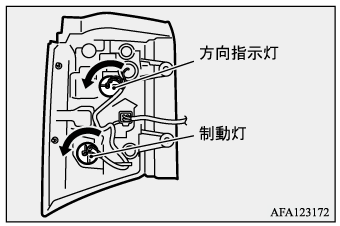

3. 交換したいバルブのソケットを反時計回りに回して外します。

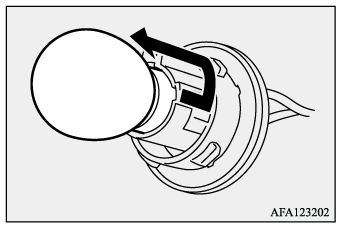

4. 交換したいバルブを押しながら反時計回りに回してソケットから引き抜きます。


5. 取り付けるときは、取り外したときと逆の手順で行います。

番号灯

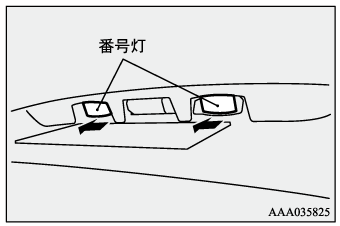

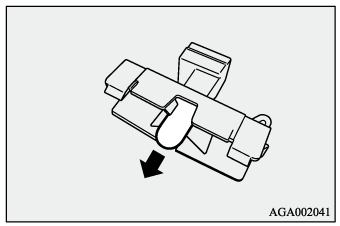

1. ランプ本体を車体左側へ押しながら外します。

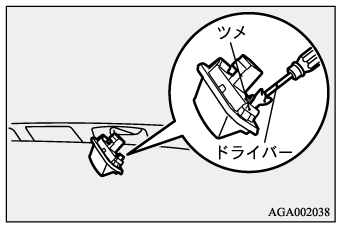

2. 先端に布をかぶせたマイナスドライバーなどを利用して、ツメをこじてレンズを外します。



3. ソケットからバルブを引き抜きます。


4. 取り付けるときは、取り外したときと逆の手順で行います。
