ヒューズが切れたとき
各種のランプが点灯しないときや、電気系統の装備が作動しないときは、ヒューズが切れているときがありますのでヒューズを点検し、切れているときは交換してください。
ヒューズボックスの位置
室内
グローブボックスの奥にあり、ヒューズの点検・交換はグローブボックスを外して行います。
-

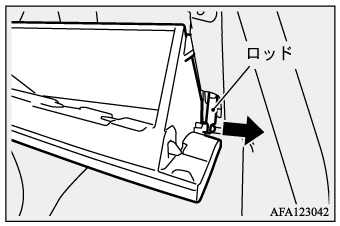

グローブボックスを開き、グローブボックス右側のロッドを右側に引いて外します。
-

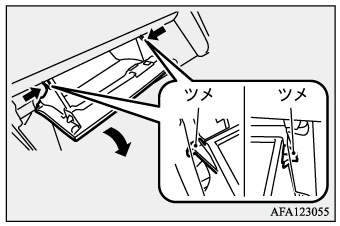

グローブボックスの側面を押しながら、左右のツメを外し、グローブボックスを下げます。
-

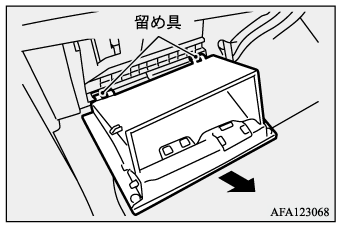

グローブボックスの留め具を外して、グローブボックスを取り外します。グローブボックスを戻すときは、逆の手順で取り付けます。
-

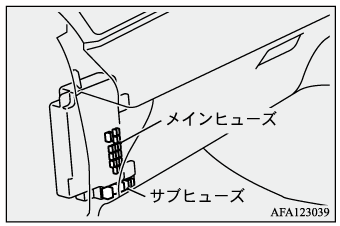

サブヒューズの点検・交換はグローブボックス下側のカバーを外して行います。

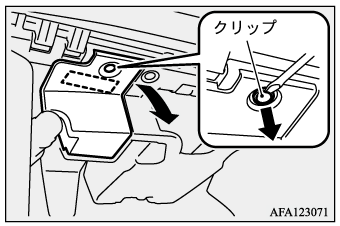

クリップを外し、カバーを下側に引いて取り外します。
戻すときは、逆の手順で取り付けます。
エンジンルーム内

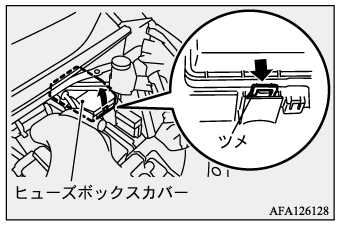

ツメを押してロックを外し、ヒューズボックスカバーを持ち上げて取り外します。
ヒューズの交換
- エンジンスイッチの電源モードをOFFの状態にします。
-
該当する装備を受け持つヒューズおよび容量を確認します。
各ヒューズの受け持つ装備および容量- 各ヒューズの受け持つ装備および容量は、室内はグローブボックスの裏側に、エンジンルーム内はヒューズボックスカバーの内側に記載してあります。
-

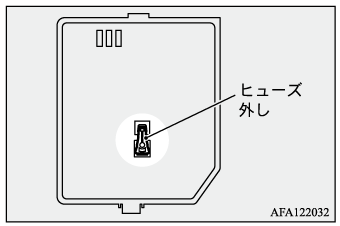

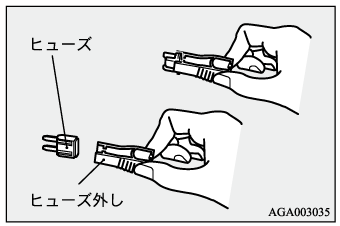

ヒューズ外しを使用してヒューズを引き抜きます。ヒューズ外しは、エンジンルーム内のヒューズボックスカバーの内側にあります。
-

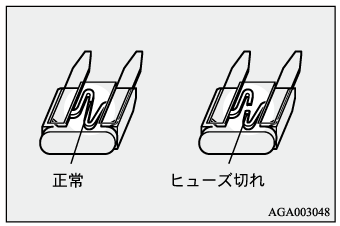

ヒューズを点検し、切れているときは正規容量のヒューズと交換します。
- 取り付けてあるヒューズと同じ容量のヒューズを使用してください。針金、銀紙などを代用すると、電線の過熱により火災のおそれがあります。
- ヒューズを交換しても再び切れるときは、三菱自動車販売会社で点検を受けてください。
- ヒューズが正常で該当する装備が作動しないときは、他の原因が考えられます。すみやかに三菱自動車販売会社で点検を受けてください。

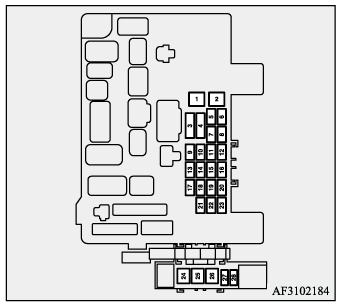

各ヒューズの受け持つ装備および容量
室内
| NO. | 表示 | 装備 | 容量 |
|---|---|---|---|
| 1 |  |
パワーウインドウ | 30A |
| 2 |  |
デフォッガー | 30A |
| 3 |  |
ヒーター | 30A |
| 4 |  |
フロントワイパー | 30A |
| 5 |  |
ドアロック | 25A |
| 6 | — | — | — |
| 7 |  |
アクセサリーソケット(DC12V) | 15A |
| 8 |  |
リヤワイパー | 15A |
| 9 | — | — | — |
| 10 |  |
イグニションスイッチ | 10A |
| 11 |  |
オプション | 10A |
| 12 |  |
非常点滅灯 | 15A |
| 13 |  |
4WD | 10A |
| 14 |  |
制動灯（ブレーキランプ） | 15A |
| 15 |  |
メーター | 10A |
| 16 |  |
SRSエアバッグ | 7.5A |
| 17 | — | — | — |
| 18 |  |
コントロールユニットリレー | 7.5A |
| 19 |  |
室内灯（ルームランプ） | 15A |
| 20 |  |
LEDバックランプ | 7.5A |
| 21 |  |
ヒーテッドドアミラー | 7.5A |
| 22 |  |
ドアミラー | 10A |
| 23 | |
アクセサリーソケット（DC12V） | 15A |
| 24 |  |
リヤエアコン | 30A |
| 25 | PTC | スタートアップヒーター（リヤ） | 30A |
| 26 | PTC | スタートアップヒーター（リヤ） | 40A |
| 27 |  |
電動スライドドア（左） | 30A |
| 28 |  |
電動スライドドア（右） | 30A |
- 装備仕様の違いにより、ヒューズはない場合もあります。
- 上記の表は、各ヒューズの受け持つ主な装備を表しています。

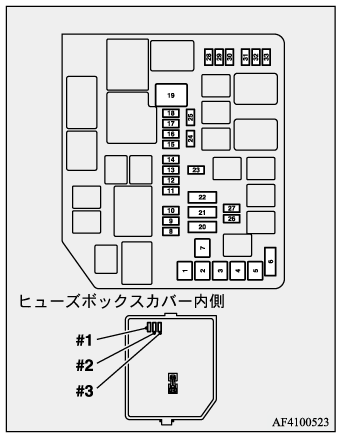

エンジンルーム内
| NO. | 表示 | 装備 | 容量 |
|---|---|---|---|
| 1 |  |
DC/DC | 30A |
| 2 | — | — | — |
| 3 |  |
ABS | 40A |
| 4 | |
ABS | 50A |
| 5 |  |
運転席パワーシート | 30A |
| 6 |  |
シートヒーター | 30A |
| 7 | |
スターター | 30A |
| 8 |  |
ステアリングヒーター | 15A |
| 9 |  |
バッテリーセンサー | 7.5A |
| 10 |  |
セキュリティホーン | 20A |
| 11 | — | — | — |
| 12 | |
ホーン | 10A |
| 13 |  |
ACパワーサプライ | 15A |
| 14 |  |
フロントフォグランプ | 15A |
| 15 | — | — | — |
| 16 |  |
エアコン | 10A |
| 17 | |
エンジンコントロールユニット | 7.5A |
| 18 | — | — | — |
| 19 |  |
ラジエーターファン | 40A |
| 20 |  |
エレクトリックテールゲート | 30A |
| 21 |  |
尿素SCR | 30A |
| 22 | IOD | IOD | 30A |
| 23 |  |
エアコンコンデンサーファンモーター | 30A |
| 24 |  |
レーダークルーズコントロールシステム[ACC] | 7.5A |
| 25 | |
後側方車両検知警報システム[BSW] | 5A |
| 26 |  |
ヘッドライト（上向き）（右） | 10A |
| 27 | |
ヘッドライト（上向き）（左） | 10A |
| 28 |  |
ディーゼル | 20A |
| 29 | |
ENG/POWER | 25A |
| 30 | |
フューエルポンプ | 15A |
| 31 | |
ENG/POWER | 10A |
| 32 | — | — | — |
| 33 | |
NOxセンサー | 10A |
| #1 | — | スペアヒューズ | 10A |
| #2 | — | スペアヒューズ | 15A |
| #3 | — | スペアヒューズ | 20A |
- 装備仕様の違いにより、ヒューズはない場合もあります。
- 上記の表は、各ヒューズの受け持つ主な装備を表しています。
7.5A、25A、30Aのスペアヒューズはありません。ヒューズが切れたときは、次のヒューズで代用してください。
7.5A:10Aスペアヒューズ
25A:20Aスペアヒューズ
30A:30Aエレクトリックテールゲートヒューズ
代用したときはなるべく早く正規容量のヒューズを補給してください。
