デリカD:5 取扱説明書

左右独立温度コントロール式フルオートエアコン

エンジンスイッチの電源モードがONの状態のときに使用できます。

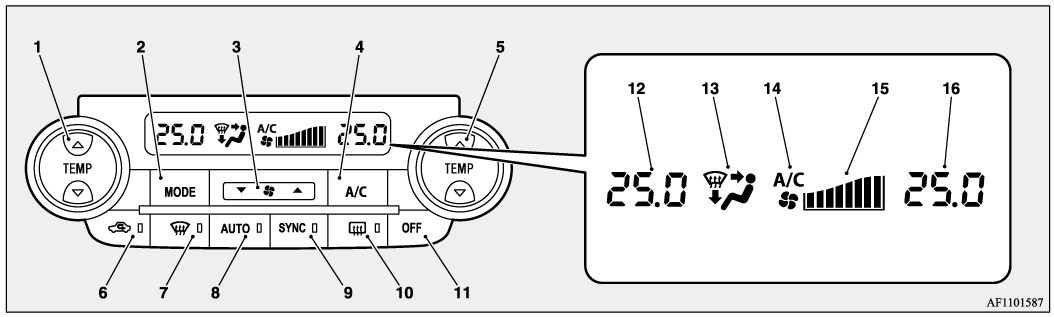

番号 説明
1 助手席側温度調整スイッチ
温度調整したいときは
2 MODEスイッチ
吹き出し口を切り換えたいときは
3 風量調整スイッチ
風量調整したいときは
4 A/Cスイッチ
エアコン（冷房・除湿機能）を作動／停止したいときは
5 運転席側温度調整スイッチ
温度調整したいときは
6 内外気切り換えスイッチ
内外気を切り換えたいときは
7 デフロスタースイッチ
ウインドウガラスの曇りや霜を取りたいときは
8 AUTOスイッチ
自動で使うときは
9 SYNCスイッチ
運転席側と助手席側の温度を独立して調整したいときは
10 リヤデフォッガースイッチ
リヤデフォッガー（曇り取り）スイッチ
11 OFFスイッチ
自動で使うときは
12 助手席側設定温度表示灯
温度調整したいときは
13 吹き出し口表示灯
吹き出し口を切り換えたいときは
14 エアコン作動表示灯
エアコン（冷房・除湿機能）を作動／停止したいときは
15 風量表示灯
風量調整したいときは
16 運転席側設定温度表示灯
温度調整したいときは
  • 非常に寒いときに画面の動きが遅くなることがありますが、故障ではありません。車室内の温度が、常温に戻れば回復します。

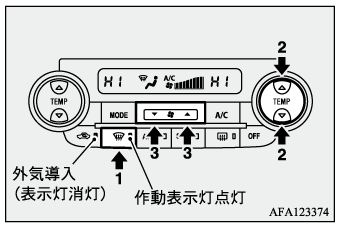

ウインドウガラスの曇りや霜を取りたいときは

  1. デフロスタースイッチを押します。
    エアコンが自動的に作動し、内外気切り換えは外気導入に切り換わります。
  2. 運転席側の温度調整スイッチでお好みの温度に設定します。
  3. 風量調整スイッチでお好みの風量に設定します。
  • 安全のため、ウインドウガラスの曇りや霜は早めに取り除いて視界確保に努めてください。
  • 吹き出し口切り換えスイッチをにしてもウインドウガラスの曇りや霜を取ることができますが、自動的にエアコンは作動しません。また、外気導入にも切り換わりません。エアコンの作動および外気導入への切り換えは、A/Cスイッチおよび内外気切り換えスイッチを操作してください。
  • デフロスタースイッチを押したときは、設定温度を最低温度付近にしないでください。ウインドウガラスの外側に露が付き、視界を妨げることがあります。
  • 曇りや霜を早く取りたいときは風量を最大に、温度を最高に設定します。
  • サイドウインドウガラスの曇りを早く取りたいときは、左右の吹き出し口をサイドウインドウガラスに向けてください。
  • デフロスタースイッチを押すと、オートストップ＆ゴー[AS&G]が作動せず、停車してもエンジンは自動停止しません。
    これは十分な視界を確保するためです。

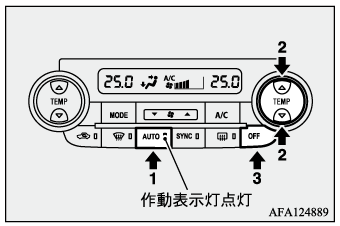

自動で使うときは

吹き出し口、風量、エアコンのON/OFFおよび内外気の切り換えを自動的に調整します。

  1. AUTOスイッチを押します。
  2. 温度調整スイッチで希望温度を設定します。設定温度をLO(18.0)～HI(32.0)の間で調整できます。
  3. 停止するときはOFFスイッチを押します。
  • 25.0を基準に、お好みの温度に調整してください。
  • AUTO作動中にスイッチを操作すると操作した機能が優先されます。操作した機能以外は自動制御されます。
  • 外気温が低いときは、暖房効果を高めるために、通常の走行時よりもエンジン回転数が高くなることがありますが異常ではありません。

  • 室温センサーをふさいだりしないでください。

手動で使うときは

お好みに合わせてスイッチを操作してください。AUTO作動中でも、操作した機能が優先されます。
操作した機能以外は自動制御されます。停止するときはOFFスイッチを押します。

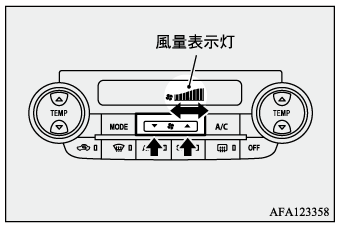

風量調整したいときは

風量を強くするときはスイッチの側を、弱くするときは側を押します。
設定した風量は風量表示灯に表示されます。

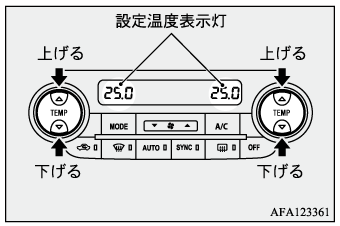

温度調整したいときは

送風温度を上げるときはスイッチの上側を、下げるときは下側を押します。
設定した温度は設定温度表示灯に表示されます。
  • 設定温度表示灯の値は、マルチインフォメーションディスプレイの温度単位に連動して切り換わります。
    温度単位の変更
  • エンジン冷却水の温度が低いときに温度調整スイッチを押しても送風温度は変わりません。
  • 設定した温度に対して暑い、または寒いと感じるときに、快適になるよう調整することができます。詳しくは三菱自動車販売会社にご相談ください。
  • 温度を最高または最低に設定すると、内外気およびエアコンが次の通り自動的に切り換わります。
    自動的に切り換わった後に手動操作した場合は、操作した機能が優先されます。
    • 最高温度HI（32.0）に設定
      外気導入、エアコン停止
    • 最低温度LO（18.0）に設定
      内気循環、エアコン作動
    工場出荷時は上記のように設定されています。内外気切り換え／A/Cスイッチのカスタマイズ（機能の設定変更）したときや、操作条件によっては外気およびエアコンの自動切り換えを、お好みに合わせて変更することができます。
    詳しくは三菱自動車販売会社にご相談ください。
    エアコンのカスタマイズ（機能の設定変更）

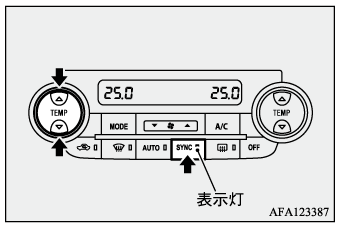

運転席側と助手席側の温度を独立して調整したいときは

SYNCスイッチ内の表示灯が点灯しているときに助手席側の温度調整スイッチ、またはSYNCスイッチを操作すると、運転席側と助手席側の温度を独立して設定することができます。
このとき、SYNCスイッチ内の表示灯が消灯します。
SYNCスイッチを押すと、運転席と助手席の設定温度は同じになり、SYNCスイッチ内の表示灯が点灯します。
  • SYNCスイッチ内の表示灯が点灯しているときに運転席側の温度調整スイッチを操作すると、助手席側も同じ設定温度になります。

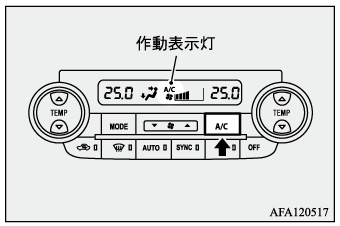

エアコン（冷房・除湿機能）を作動／停止したいときは

A/Cスイッチを押すごとにエアコン（冷房・除湿機能）の作動または停止が切り換わります。エアコン作動中は表示灯が点灯します。
  • エアコン作動表示灯が点滅したときは、エアコン装置に何らかの異常が考えられます。一度A/Cスイッチを押してエアコンを切り、再度スイッチを押してエアコンをONにしてください。しばらくたってもエアコン作動表示灯が点滅しなければ異常ありません。
    再び点滅する場合は三菱自動車販売会社で点検を受けてください。
  • 高圧洗車機などを使用して、大量の水がコンデンサに付着した場合は、洗車後エアコン作動表示灯が一時的に点滅することがありますが、異常ではありません。しばらくたってから、一旦エアコンを停止し、再度作動させてください。水分が蒸発していれば点滅は止まります。

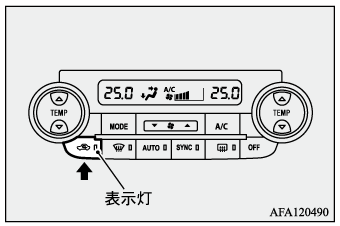

内外気を切り換えたいときは

内外気切り換えスイッチを押すと外気導入（外気を車内に入れる）と内気循環（外気を遮断する）の切り換えができます。
内気循環に切り換わるとスイッチ内の表示灯が点灯します。
  • ウインドウガラスの曇りを防止するため通常は外気導入で使用してください。
    長時間内気循環にしておくとウインドウガラスが曇りやすくなるため、ときどき外気導入に切り換えて換気してください。
  • 早く冷暖房したいときは、内気循環にすると効果的です。
  • 手動操作後、AUTOスイッチを押すと、内外気切り換えスイッチも自動制御されます。

排気ガス、ほこりなどを車室内に入れたくないときは

トンネルや渋滞など外気が汚れているときは、内外気切り換えスイッチを押して内気循環にします。
内外気を切り換えたいときは
