ヒューズが切れたときは

ランプがつかないときや電気系統の装置が作動しないときは、ヒューズ切れが考えられます。故障の状況から、関係するヒューズを確認してください。

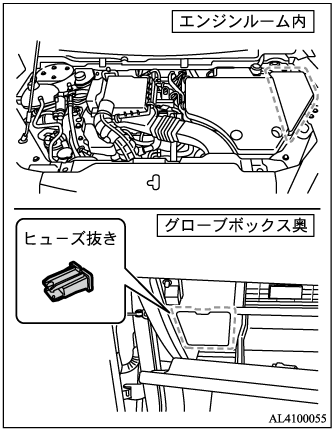

ヒューズボックスの位置

• ヒューズボックスは、次の位置にあります。
  • エンジンルーム内
  • グローブボックス奥
• 各ヒューズの位置は、ヒューズボックスのふたの裏側またはヒューズボックス付近に表示してあります。

ヒューズ抜きについて

• グローブボックス奥のヒューズボックス内にヒューズ抜きがあります。

ヒューズの点検･交換のしかた（エンジンルーム内）

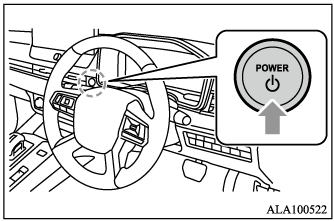

1. パワースイッチの電源モードをOFFにし、ボンネットを開けます。
   ボンネットの開けかた、閉めかた

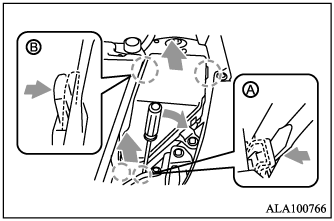

2. 次の要領でヒューズボックスのカバーを取り外します。
   (1)車両前方の2つのツメを内側へ押しながらカバーを少し浮かせます。ツメが押しにくい場合は、マイナスドライバーや車載工具など先の細い工具を使ってください。
   (2)車両後方の2つのツメを内側へ押しながらカバーを少し浮かせます。このとき、ツメがＥＶユニットカバーに引っかからないよう、ツメを押したままカバーを持ち上げます。

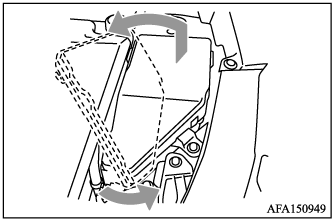

3. カバー全体を少し持ち上げ、カバー前端部を中心に、後方をさらに持ち上げながら、EVユニットカバー側へ反時計回りにゆっくり回転させカバーを取り出します。
   取り付けるときは、手順3の逆の手順を実施した後、カバー全体をカチッと音がするまで押し下げて、4つのツメを確実に固定します。

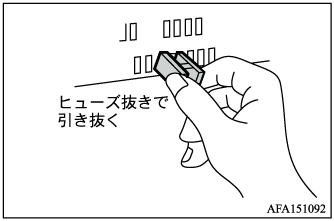

4. ヒューズ抜きを使用してヒューズを取り外します。

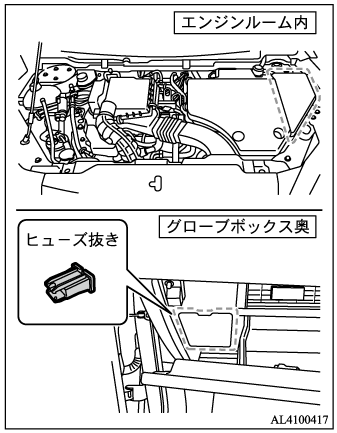

   ヒューズ抜き（ヒューズボックスの位置）

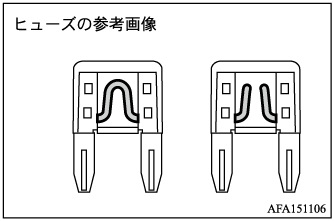

5. ヒューズが切れていないか点検します。
   切れているときは新しいヒューズと交換します。



ヒューズの点検･交換のしかた（グローブボックス奥）

1. パワースイッチの電源モードをOFFにします。

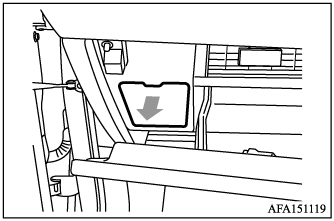

2. グローブボックスを開け、内側のプレートを外します。



3. ヒューズ抜きを使用してヒューズを取り外します。
   ヒューズ抜き（ヒューズボックスの位置）



4. ヒューズが切れていないか点検します。
   切れているときは新しいヒューズと交換します。
